Grow-Disk 塞链系统

Grow-Disk塞链系统具有广泛的灵活性，可为分娩舍、配怀舍和育肥舍提供猪群饲养解决方案。我们的高质量组件搭配塞链控制器使用，能可靠地进行完整的送料系统管理。

• Grow-Disk塞链系统可帮助生产者仅仅通过一个系统，为产房的多个单元、配怀舍的多排定位栏以及育肥舍大栏等输送不同类型的饲料。
• Grow-Disk塞链系统并不是靠最后一个食槽上方的开关控制的。这意味着猪群管理具有更大的灵活性，因为猪群可以从任何栏位移动，且不影响料线系统运行。
• Grow-Disk系统在大部分的生产布局中只需要两个电机。（1个绞龙搭塞链电机，1个塞链驱动电机）在新建或改造项目中，可以将电机安装在最靠近配电系统的地方，以减少总的设备和电气布线成本。

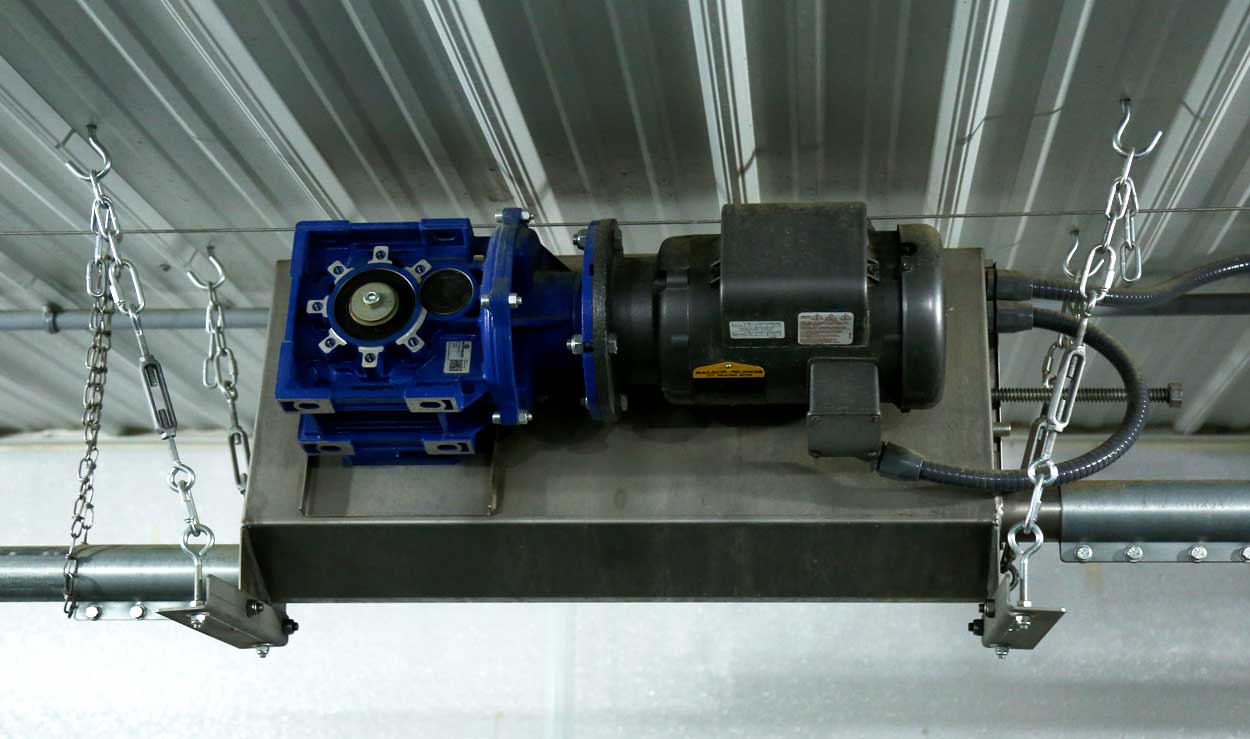

驱动单元

Grow-Disk的驱动单元外壳为304不锈钢材质，配备一个高效的1.5HP电机。高效率的电机和匹配的减速机箱提供操作系统所需的扭矩，并保持较低的运营成本。

Grow-Disk驱动单元使用高质量组件，系统运行高效，满足母猪场和育肥场的饲料输送要求。移除侧盖，看到内部情况。
• 当链条经过驱动单元时，钢铁链轮带动链条，同时链条拉紧器保证链条适当的张力，实现最佳性能。
• 两个安全开关：一个是位于链条拉紧器上的行程安全开关，另一个是位于检修盖上的开盖停机开关，防止对系统组件和人员的损害。可避免人员受伤和系统组件受损。
• 当驱动单元为开启状态时，与钢丝绳或者弹簧相比，夹紧的安全杆能为操作人员提供更多的安全保障。
• 可以与Grow-Disk镀锌进料管和不锈钢下料斗无缝衔接。

塞链

GrowDisk塞链是由优质硬化钢和低摩擦的注塑尼龙构造，防止系统运行过程中发生打滑，并保证饲料输送平稳。
• Grow-Disk系统特点是采用优质的硬化钢链，比镀锌链更坚固，因为镀锌链条在镀锌工艺过程中强度会因受热被削弱。
• 与其他使用聚丙烯塞盘的品牌相比，注塑成型直径44mm的尼龙塞盘更防滑，更耐腐蚀。
• 我们的塞链链条易安装且无方向性，并且与常见的索盘式系统相比，无需频繁收紧。
• 和绞龙系统相比，塞链能输送所有常见的混合猪饲料，并且磨损小，饲料分离少。

易清洁转角

易清洁转角是塞链输料系统的新创新，配备透明检查盖，可以目视检验转角的内部。透明检查盖采用三个拨动开关固定，便于打开和向下翻转，清理转角内聚积的饲料。

GrowerSELECT易清洁转角性能创新，可以让使用者直接直观地检查转角的内部，并通过打开透明的门，去除任何累积的饲料。
• 黑色转角外壳采用高强尼龙玻纤材质，顶部中心略微凸起，防止水分的聚积。
• 透明检查盖由耐冲击聚碳酸酯材质组成，采用三个拨动开关固定。
• 用橡胶圈密封的金属衬垫加固了轮轴的磨损点，防止其开裂并减少水气进入转角内。
• 清洁转角采用升级版的双向转轮，轮轴采用密封、低摩擦的滚珠轴承。
• 转轮可向任意方向翻转，避免错误安装
• 上下牢固密封的榫槽系统，加上特殊设计的垫圈，配合不锈钢紧固件，使转角密封性更好。
• 特别设计的吊顶支架保持转角垂直悬挂。

持久耐用的转角轮

Grow-Disk蓝色转角轮可使料线进行90度的转向，平稳地将饲料沿着转角输送，最大限度地减少对高价猪饲料的损坏。

Grow-Disk 90度转角由重型材料构造而成，性能稳定持久。可看到内部结构。
• Grow-Disk转角轮外壳由耐用的、高强度玻璃纤维增强聚合物构造。材质比聚丙烯更坚硬，使用寿命更长。
• 铸铁转角轮有一个不锈钢轴承和一个低摩擦、密封的滚珠轴承。
• 自清洁的设计防止饲料在转角轮中堆积，保证了长期使用的可靠性。
• 2.375’’的转角轮开口适合Grow-Disk的镀锌料管。接合器适用于60mm外径的管道，使得Grow-Disk转角轮成为经济实惠的替代品，用于所有使用60mm外径管道的系统。

塞链料管

Grow-Disk镀锌料管，壁厚为18ga（约1.25mm），解决了与PVC塞链管相关的安装难题。

Grow-Disk各部件结合，满足所有母猪场的喂料要求，提供稳定的饲料运输系统解决方案。Grow-Flex绞龙安装在Grow-Disk进料斗上，供应系统需要。所示为Grow-Disk料管，耦合器和GrowerSELECT进料管垂直悬挂。
• 6m长的管道不会下垂，减少了系统中导致塞链过早磨损的低点。
• 镀锌料管可抵抗环境对其造成的损坏,并且适用于分娩舍、配怀舍小批量进料和育肥舍、保育舍大批量进料。
• 塞链料管接头比其他样式的重25%左右，配套四个螺栓以提供牢固的连接。
• 与GrowerSELECT直线下料斗配套，满足不同落料点。

下料适配器

GrowerSELECT下料适配器可配套Grow-Disk塞链料管使用，也可以用于其他塞链系统管道上。

• 使饲料容易从塞链系统管道中直接下降到输料管中。
• 两片式的结构设计允许料斗不需要拆卸料线就可以安装。
• 不锈钢抱箍将料管固定到位，搭接缝防止进水。
• 拉绳开关设计可简单控制饲料的输出，可以通过红色和绿色的手柄目视判定。

HSCD-200 塞链控制器

HSCD-200塞链控制器是经过CE认证的独立单元，主要用于管理育肥场和母猪场的饲喂操作。液晶显示屏具有一键式语言选择，并提供快速的视觉状态确认以及当前操作和设置的文本描述。

HSCD200 Grow-Disks是一个多功能控制单元，能够管理育肥场和母猪场的饲喂操作。
• 每天最多手动或自动控制12个喂料循环
• 每天喂料时间，循环次数和故障历史记录最多可存储60天
• 电流传感器输入，用于过载保护和驱动单元电机，绞龙电机和报警系统的输出监控
• 控制器具有一个自定义可移植接口和一个USB接口，允许导入/导出设置和历史日志
• 时间监控和故障灯输出，通知用户潜在的系统问题

多重喂料选项

连续进料：
接近开关安装在最后一个下料管或Grow-Disk料线的末端。这种控制可以设定延迟时间，允许猪群在下一个喂料循环开始之前进食。

定时进料：
用户可以在24小时内定义最多12个喂料循环启动和落料的时间。

立即喂料选项：
允许用户可以绕过程序设定的时间，立即启动喂料模式。此功能在系统发生故障后尤其有用。用户可以不需要通过系统设置而切换到手动模式。立即喂料模式下，系统在完成喂料程序后，将会切换到自动模式继续运行。

可选喂料转储输出：
落料设置可以通过在控制器上配置卷帘机或者电动阀来操作，实现计量器在一天中的指定时间下料。可选择使用安全开关，用来确保在每个喂料循环开启前所有落料卷帘机是关闭的。

人工喂料和落料控制：
当不需要自动操作时，用户可以手动启动和停止喂料循环及落料卷帘机。

多功能拨动开关输入：
可以连接一个多功能拨动开关，手动停止系统并重置或者在下一个喂料循环开始前完全停止系统。

清洗循环模式
仅在控制器设定为手动模式时可以运行。在清洗循环模式下，塞链会按照每隔15分钟运行、15分钟停止的状态工作。料线系统每天最大运行时间不超过4个小时，并在冲洗猪舍时，预防水气，防止饲料结块，并减少料线系统部件上的积水。

GrowerSELECT接近室开关

GroweSELECT接近式开关检测到料管里存在饲料，并在料线饲料打满后发出信号，停止系统运行。

Grow-Disk料位接近传感器的使用为猪群管理提供了灵活性，当检测到料管中存在饲料时，它能及时通知控制器，这意味着料线系统中所有料槽都已装满饲料。

• 可以根据需要从任何一个栏里挑选保育猪和育肥猪，这也不会影响塞链系统的运行，因为它不是依靠料斗或者料槽上的开关来激活喂料循环的
• 空的分娩单元或空栏不会影响猪群的转移和饲料的供应。
• 通过打开或关闭下料斗或母猪喂料器，可以轻松控制每个栏上的下料。
• 配套套件和替换零件可直接安装在料线上，便于使用和调整。
